量測與評估: E1DA COSMOS APU、其前級與陷波器
但當時ADC還有缺憾，首當其衝的是輸入阻抗比較低，測量部分輸出阻抗較高的設備的時候會帶來不少問題，其次是雖然可以測到120的SINAD，但比起555的123-125的SINAD極限來說，還是差了一些。但後來聽說E1DA要出一個類比設備可以給ADC一些提升，令人期待。
直到前幾天：
廢話不說了直接啟動這個APU(Analog Processing Unit)，直接開始測量：
5VLoopback
5V0db
有些朋友可能看不懂這三張圖的意涵，在此稍作解釋。

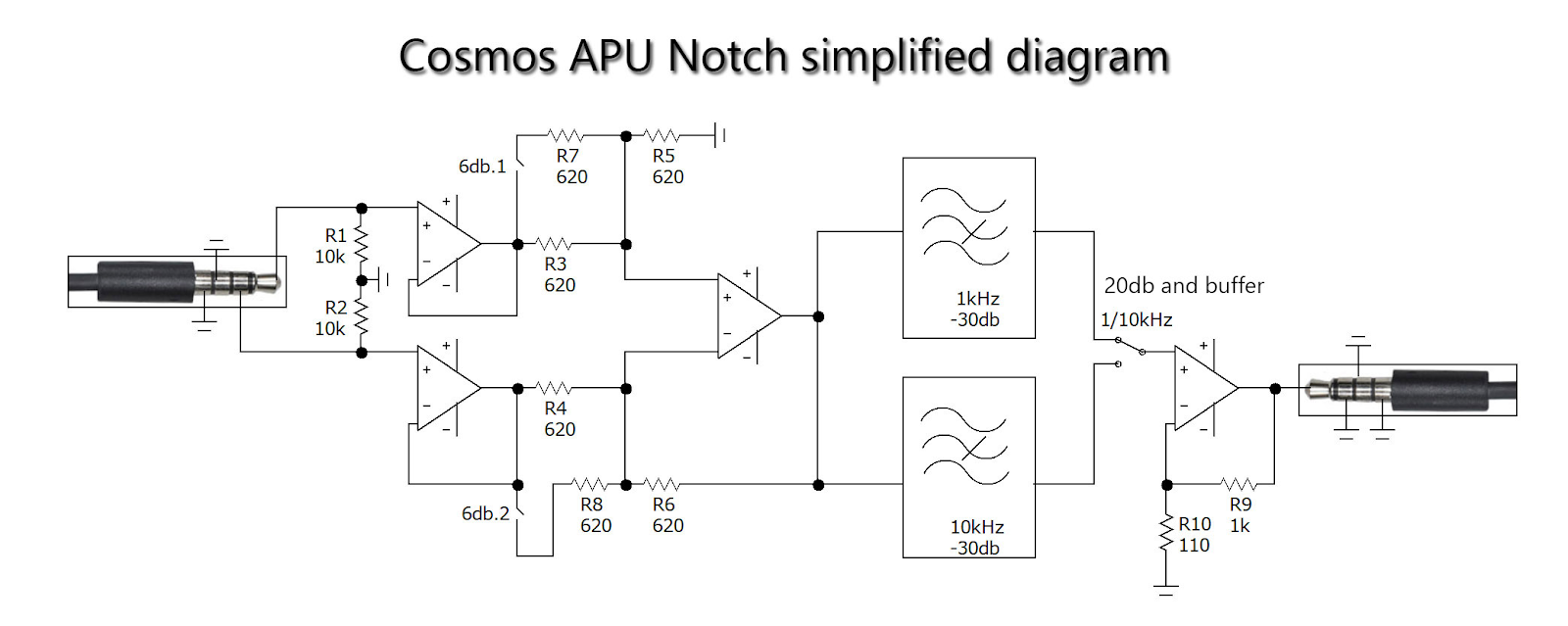

APU的陷波器(Notch Filter)的頻率響應是這樣的：
陷波器的設計是將1K、10K的頻率響應陷掉10或者4db，然後不受影響的頻段給以20或者26db的增益。
也就是相當於將主信號和雜訊/諧波的比值降低了30db。那麼我們就可以直接將經過陷波器之後讀取到的SINAD加上30得出實際的SINAD。也就是說，在10-20K頻寬、無計權情況下APx555的信號發生器的SINAD大約有125~126。作為對比我也測量了D90se的情況：
按照上一段的演算法，將555測得的97.3dB和COSMOS ADC測得的96 SINAD分別加上30就可以反推得知D90se實際的SINAD在126~127之間。
更重要的是，即使ADC本身沒有如此的量測能力，但透過巧妙的APU設計(Notch Filter)，可以將ADC的測量能力拓展到126 dB以上的SINAD!
另外，APU還有就是前放大器(PreAmplifier)功能，測量某些放大器的50mV SNR時候必須要加上一個前置放大器來測量。否則受限於APx555的輸入部分的底噪最高數值只能測到95db。而加上一個40db的Preamp之後可以測到105。
那麼這台Preamp會有怎樣表現呢?

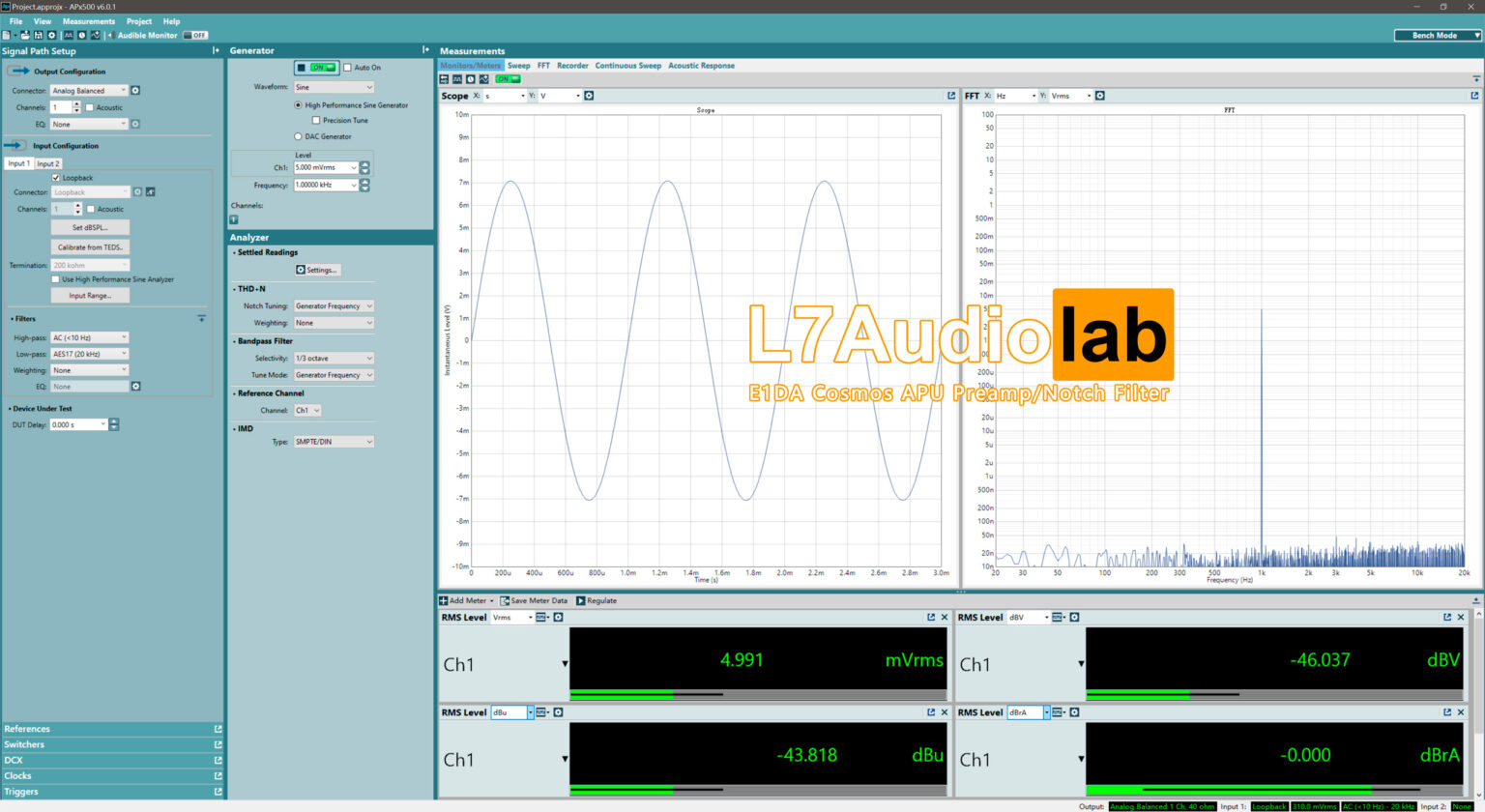

用5mV的信號可以確認Preamp的增益確實是34和60db，也可以大概估算出APx555的類比輸出底噪大概為230nV左右（60db的增益剛好可以讓nV變uV、mV變V）而根據測量也知道Preamp的輸入部分自身底噪是130nV以後測量小信號又多了個好幫手。
總結：
很多人覺得類比電路已經幾十年沒發展了，他們也許是對的。雖然電路設計發展的緩慢；但是，元器件的性能和電路設計手段卻日新月異；諸如APU這種設備，並非用上的高性能半導體；但透過設計巧思，使其能夠以極低成本當中實現了前人所無法想像的性能；這不僅僅是一個低雜訊放大器和陷波器，更是進行高性能音訊研發與分析的利器。
最後給大家一個大驚喜…… 這APU也能當唱頭放大器?!
相信大家會有疑問APU並沒有RIAA補償，如何做唱頭放大器？
這點原設計者Ivan早想到了，在即將推出的ADC韌體中，官方將釋出RIAA內建補償!
這代表著，除了COSMOS ADC強悍的晶片規格外，搭配後期的APU，這樣一套ADC+APU輔以軟體端的加強，這套COSMOS ADC+APU除了頂天的量測外，還可同步實現類比LP的RIP(如同CD Ripping)，將老LP碟數位化，將音樂檔案數位化，建立資料庫以及標籤，方便快速尋找撥放且隨聽隨選，這將使LP獲得新的生命。
