這是俄國人做的USB轉I2S方案，一開始我以為這是新的方案，不過發現基本上這是跟Amanero購買授權製作的特殊版本，額外加了FIFO跟隔離等一些功能，並且也對各種DAC具有很高的相容性而不需特別調整開關、跳線帽等等，可以相容常見的現代Sigma-Delta DAC，也支援NOS模式的R2R DAC，也可Dual Mono/Stereo，非常方便。
最新的版本稱為Bolero V3，另外也有一個更多界面的DDC，以Bolero為核心的Transport Charleston。

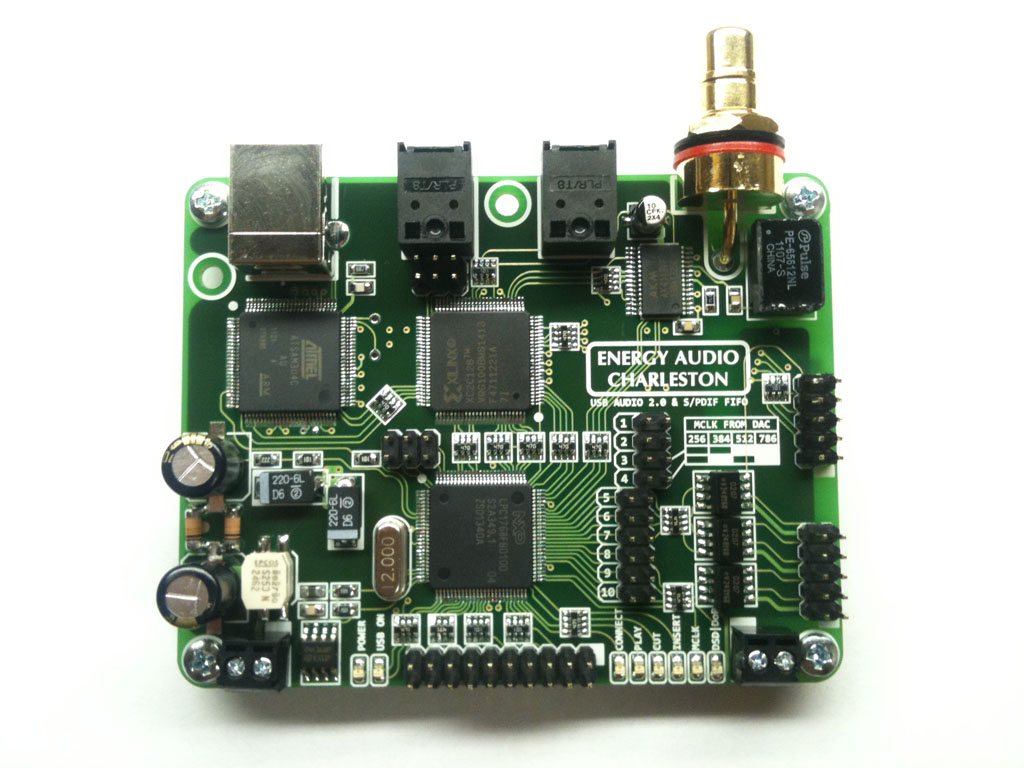

Charleston的相關規格如下:
具有三種輸入(USB, Opt, Coax)，並且都可在輸出端得到相同理想的I2S。採用UAC 2.0規範，MAC系統不需驅動。
1個USB輸入界面，以Amanero韌體為核心，將輸入訊號寫入FIFO緩衝，進而輸出I2S訊號。最高支援32bit/384KHz。
3個SPDDIF輸入，包含兩個Toslink以及一個75Ω 同軸界面。採用AK4113為接收晶片，並將訊號輸出給Charleston，接著寫入FIFO緩衝並輸出I2S。
資料輸入為非同步協議，FIFO緩衝中的時鐘訊號是由DAC的主時鐘所設定。Charleston的演算法確保輸入訊號與輸出訊號的音量同步，並移除多餘訊號。輸入的資料格式只能是PCM，最高支援到24bit/192KHz。

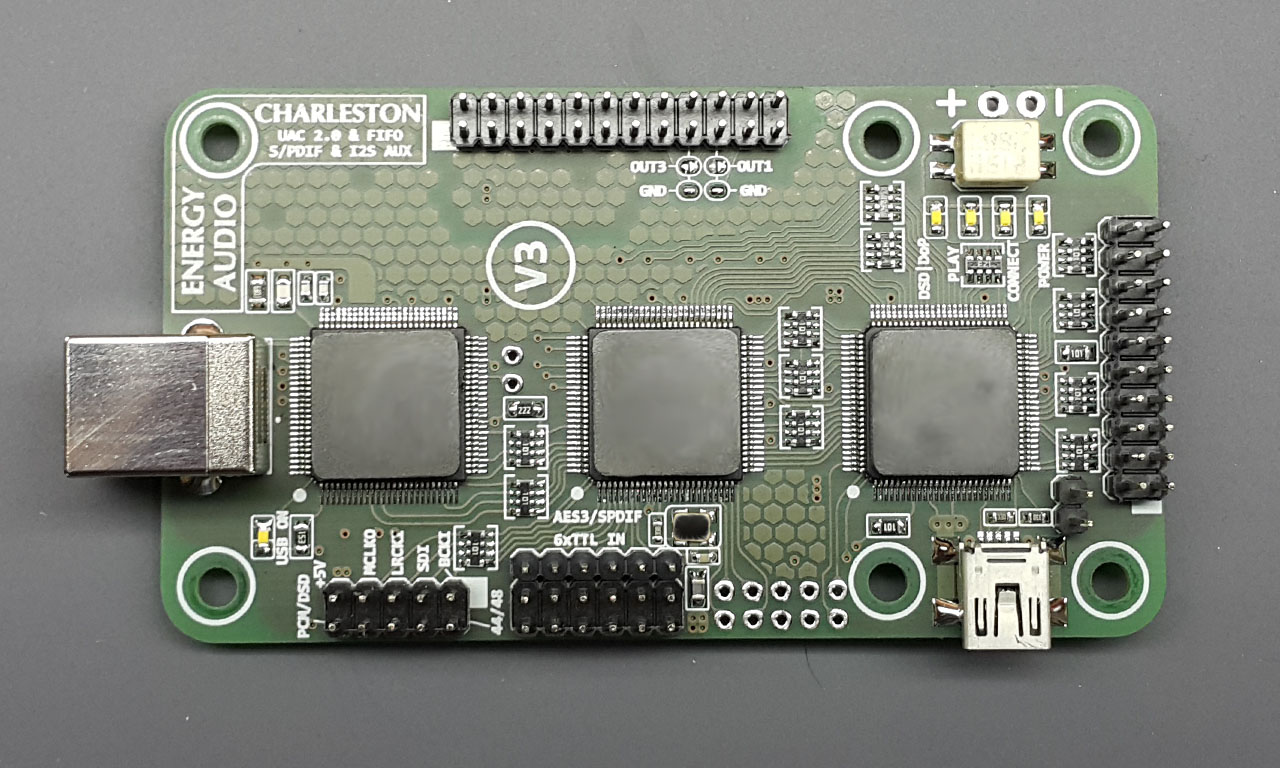

由於說明手冊都是俄文，看不懂；Charleston V3左下角有一個Mini-USB2端子，應該是用來更新FIFO的驅動與韌體。
