Class A-Like Topology

- "New Class A" bias module (see Technics folklore - synchro bias)


- "Super-A" bias module (see JVC folklore)


- "Non Switching" bias module (see Pioneer folklore)



The idea is to help hobbyists designing their own audio power amplifiers, making an effortless revival of the three non-switching class AB biaising methods. Hobbyists and designers would integrate the module of their choice onto their own main board.

Technics "New Class A" is relying on fast diodes, implementing a dynamic switch that is automatically chosing between the voltage that's coming from the driver (this is when the output device is pushed to drive the load), and between a fixed voltage that is preset and defining the minimum bias current (this is when the output device gets pulled out, with the load being driven by the other half).
Looks fine, apart from the inherent switching nature of the process. Technics engineers used to call it "synchro-bias", but the marketing rejected that name, and coined "New Class A" for very understandable reasons. I guess that nowadays ultrafast diodes can be used, specified with a less than 10ns switching time, an order of magnitude faster than the output devices.

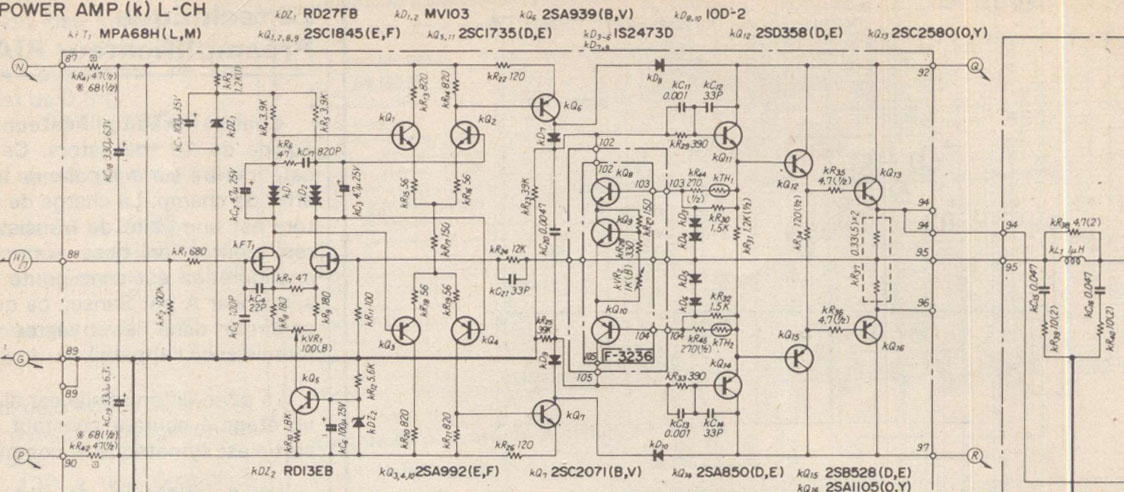

JVC "Super-A" monitors the sum of Vbe of all output devices, plus the voltage drop that occurs on the 0.22 Ohm emitter resistance. This voltage gets then compared to a fixed threshold (like 2 Vbe in case of a Darlington), and when the total voltage gets beyond this threshold, plus a little something, a transistor fitted into the Vbe multiplier arrangement acts to gently increase the multiplication coefficient.
Looks weird, like a positive feedback ! The increase rate must remain well controlled.

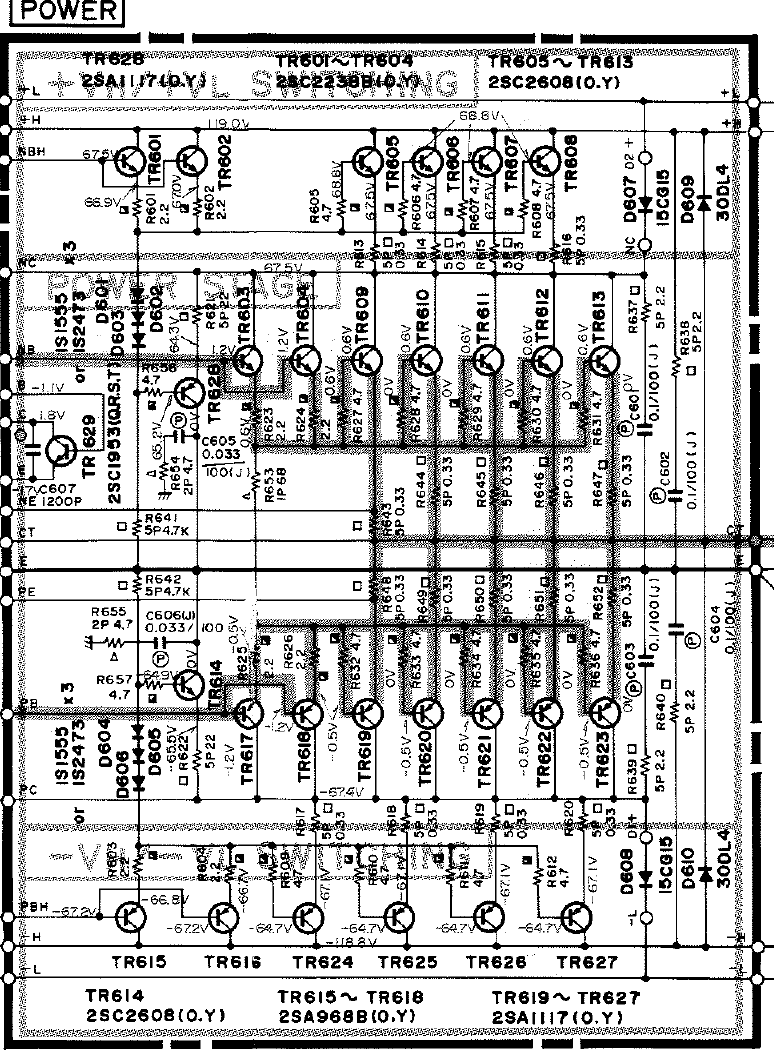

Pioneer "Non Switching" monitors the sum of Vbe of all output devices, plus the voltage drop that occurs on the 0.22 Ohm emitter resistance. This voltage gets then compared to a fixed threshold (like 2 Vbe in case of a Darlington), and when the total voltage gets beyond this threshold, plus a little something, a transistor fitted into the Vbe multiplier arrangement acts to gently increase the multiplication coefficient.
In essence, this is exactly as JVC "Super-A". Pioneer scheme needs a supplementary current source, which would make transistor count higher than JVC "Super-A", but on the other hand Pioneer takes some shorcuts regarding the Vbe multipliers, saving transistors over there.

Sansui "Tanaka Non Switching" monitors the sum of Vbe of the last two power devices, plus the voltage drop that occurs on the 0.33 Ohm emitter resistance. This simple schematic seems to be effective as explained by Tanaka, the author of the design, in the AES publication he made in 1980.

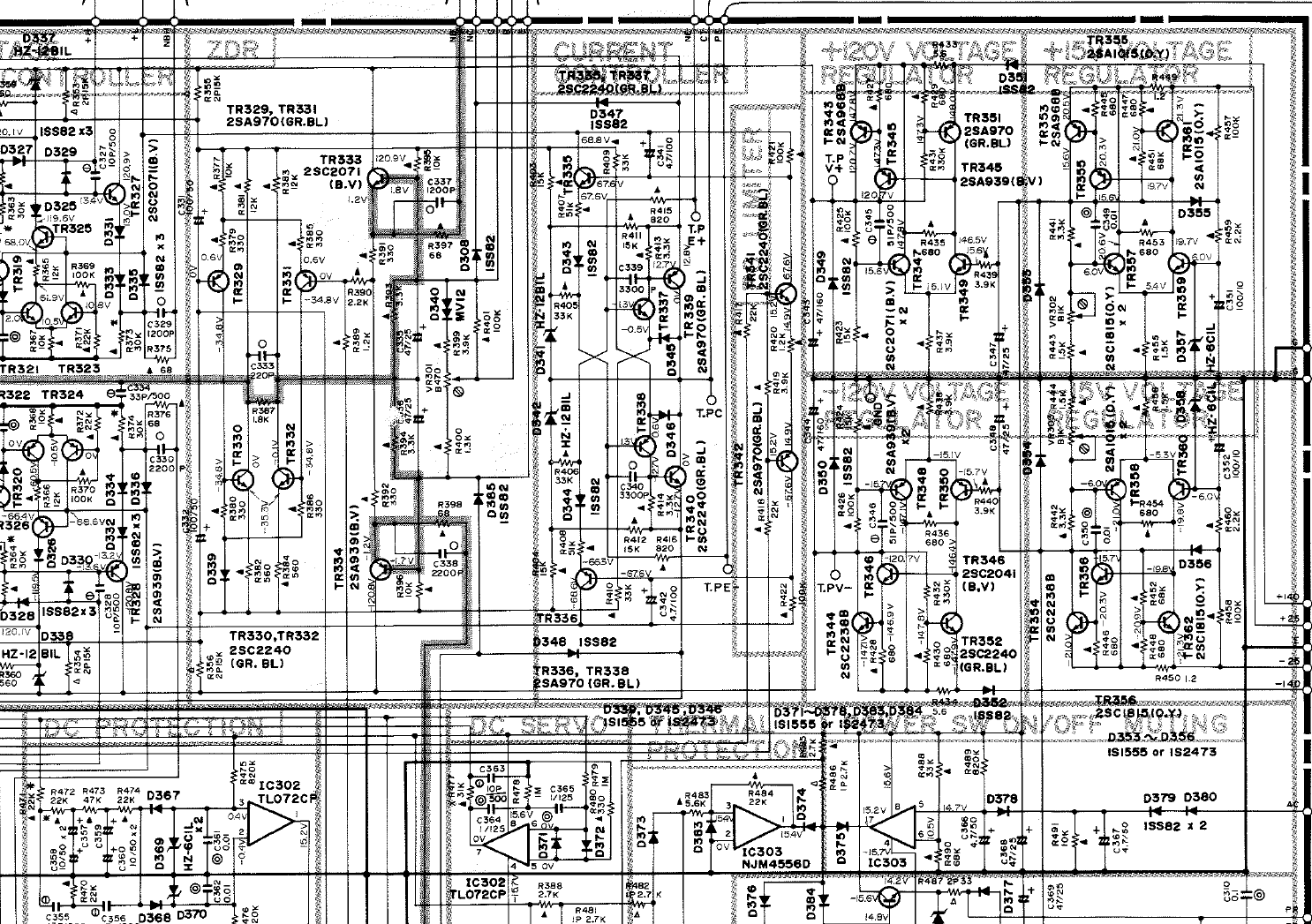

Yamaha's Hyperbolic Conversion Amplification (HCA) Circuit




Yamaha PC5200M=MX-10000







於 10/14/2023 01:58:00 PM No comments:
標籤: Academic, Power Amp, Theoery, Vintage

使用SCPI 控制的前級放大器

使用SCPI 控制的前級放大器

在尋找低電平的干擾源時,如果標準儀器(甚至是優秀的萬用表或示波器)的靈敏度不夠,這時通常需要使用前置放大器。

有一些專門的儀器,如納伏計,可以量測到更低的電平,但卻僅限於低速信號。

示波器即使採用超取樣和boxcar平均法,其本底雜訊也太高。因此,我們需要製作一個前級放大器。

但是這些放大器的周邊細節非常繁雜,在AC模式下,需要對去耦電容進行沉澱和放電、調節增益以及開關輸出。所有這些週邊設備都由 SCPI 控制,但整個設置對我來說有點亂。

設計的目標是:

  • 單個設備,不需要多個元件的組合
  • 增益 1X、10X、100X,以電腦切換
  • 最大輸出振幅 10V 於10k負載。
  • 交流或直流耦合,具有預充電和放電功能,以降低偏置所需安定時間。
  • 頻寬從直流或 1Hz (交流模式)到幾千赫茲
  • 低噪音
  • USB 供電,但通過光隔離器和隔離電源完全隔離。
  • SCPI 可控
  • 具LCD 顯示幕以便檢視設定

為了實現這一功能,我將調試器分成了兩個模組;

類比模組部分負責放電和預充電、交流和直流耦合、在 1 到 10 之間設置兩級增益以及啟動/禁用輸出。所有功能都使用作為繼電器的 PhotoFet 進行控制。

數位模組部分為 Arduino擴展HAT,用於連接類比部分和 LCD,並從 USB 電源產生 +/-15V 類比電壓。

 The Analog Part





從左到右依次是放電開關、AC/DC 開關和阻斷電容、預充電開關,以及使用 OP177 精密運算放大器的兩個可切換增益的運算放大器級。

右側是輸出開關和 10K(外部)負載。所有開關都是 AQY212EH PhotoMos 器件。

它們通過一個 ULN2003 介面驅動器IC(原理圖上未顯示)與數位介面連接。背靠背 BC548N 對用作輸入保護。類比部分有自己的接地系統,輸入和輸出 BNC 連接器與外殼和數位部分隔離。



The Digital Part

數位部分是以 Arduino UNO/Leonardo 微控制器板的HAT實現的。除了連接介面之外,唯一有趣的部分是 USB/5V 至 +/-15V 轉換器。

原本可以使用標準磚塊(TRACO 或類似供應商提供),但它們的噪音太大,並不太適合。因此使用了一個自由運行的Royer轉換器,帶有兩個低飽和電壓的 ZTX851 電晶體,外加兩個 3 腳穩壓器(78L15、79L15)來穩定輸出。

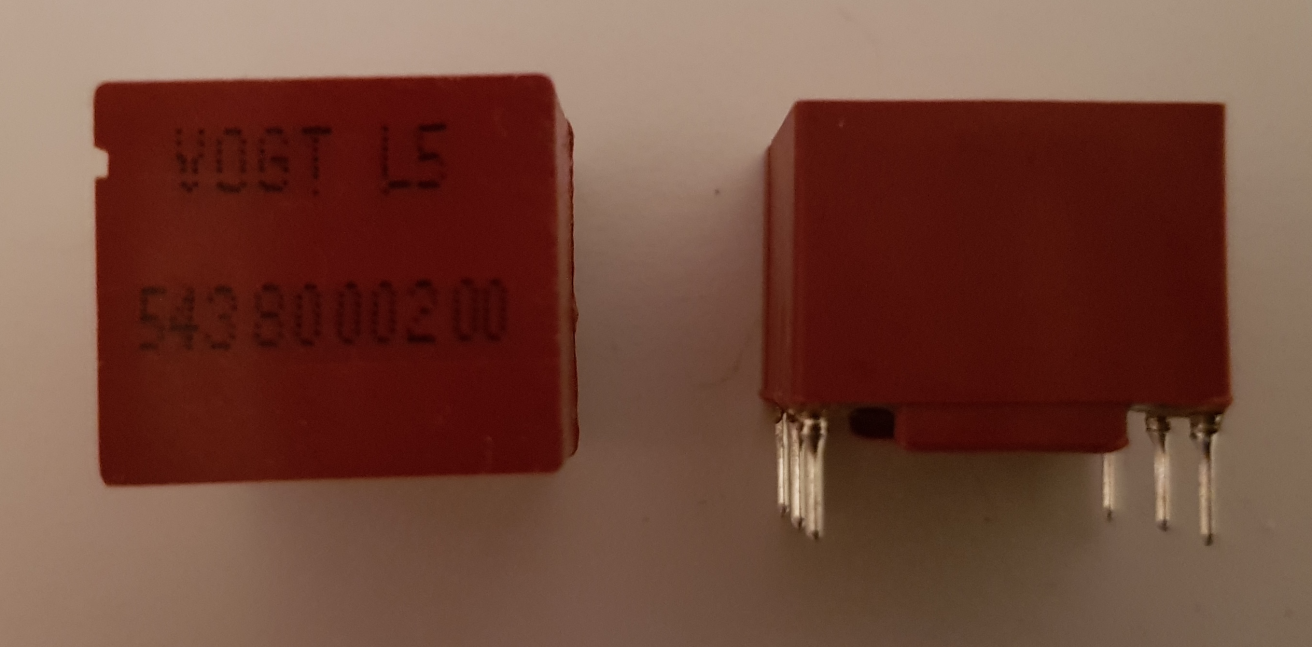

使用的變壓器是 Vogt 生產的 ISDN 變壓器,略有損壞,請參見此處:








這個變壓器的初級和次級之間的絕緣電壓高達 4 千伏,因此使用上很安全。保持低尖峰的竅門是在初級側安裝一個緩衝器,降低開關的陡度。

除此之外,沒有什麼特別之處。原理圖:









軟體

整個系統由 SCPI 控制。執行的具體命令如下



DISCHG:SET value
PRECHG:SET value
DCMODE:SET value
AMP1:SET value
AMP2:SET value
OUTP:SET value
PRINTALL?



其中值可以是 ON 或 OFF、0 或 1。



首次結果

事實上非常令人滿意。讓我們先看一個全振幅的三角波,以檢查線性問題:








看起來不錯,增益誤差低於 2%。現在是上升和下降時間,使用全幅方波,增益為 X100:








也不錯。沒有明顯的過沖、增益完美、上升和下降時間相等,並顯示約 10kHz 的全功率頻寬。



接著是完全沒有信號的情況下檢視雜訊。

我們再次使用直流模式和增益 X100:








尖峰信號是來自羅耶轉換器的殘留信號。交流信號的有效值約為 1.2mV,峰值低於 16mV,所有這些都經過 X100 放大,因此輸入端分別為 12uVrms 和 160uVpp。

運算放大器本身的雜訊在輸出端約為 2mVpp,在輸入端約為 20uVpp。如果採用更先進的濾波技術,可能可以消除更多的尖峰雜訊,但這可能事倍功半。儀器裝箱後將進行更多測試。

如果只需要低頻信號,我們可以使用低通濾波器來消除尖峰。有關脈衝幹擾濾波器的建議,請參閱此處:








殼體

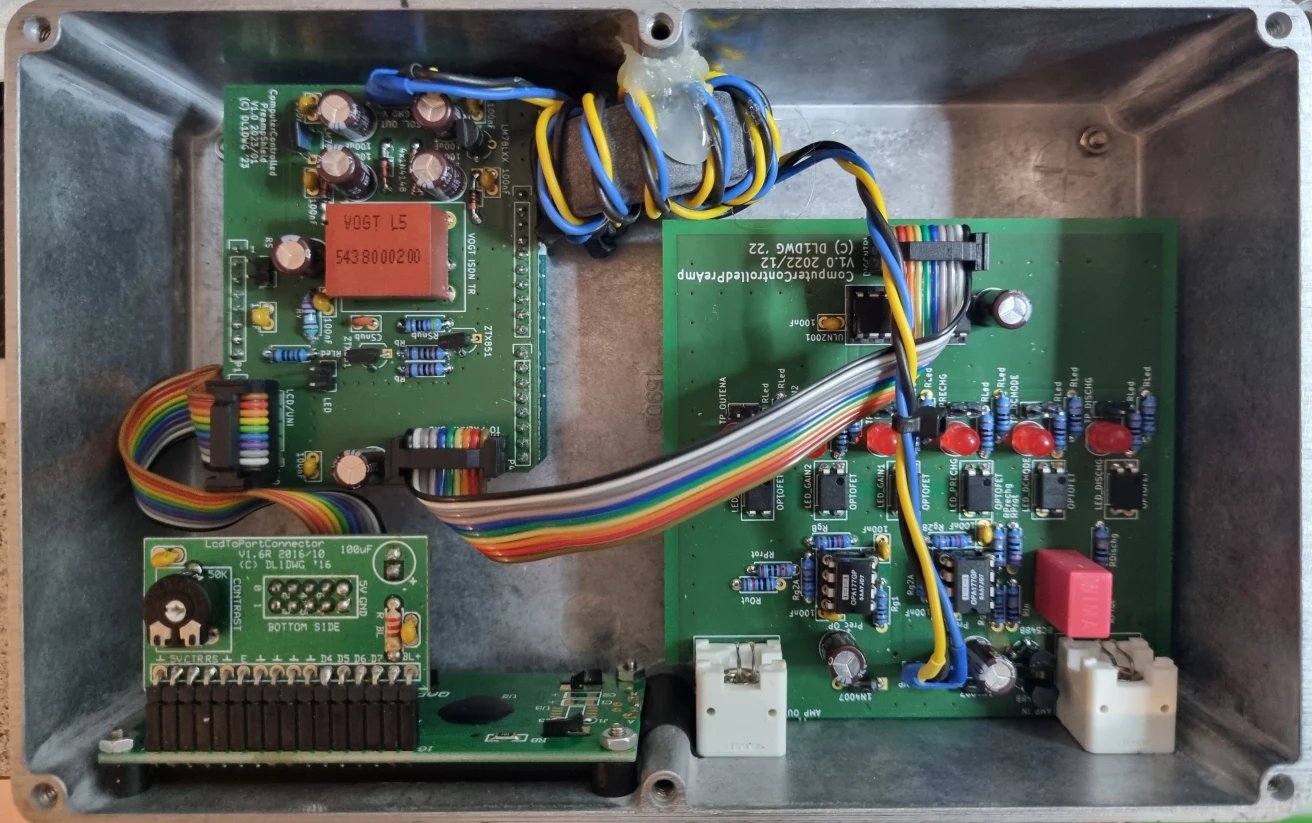

採用Hammond 1590D 鋁箱。








內部結構見此處:




整個設備運作良好。

於 10/11/2023 01:56:00 PM No comments:
標籤: Measurement, PreAmp, Tool & Equipment

IIS FPGA CORE



module i2s #(parameter SAMPLE_WIDTH = 16)(
input CLK,
input BCLK, // Bit clock from codec
input LRCLK, // LR clock from codec
input ADCDA, // ADC digitized data from the codec
input [SAMPLE_WIDTH-1:0] LEFT_IN, // left channel vector output to DAC
input [SAMPLE_WIDTH-1:0] RIGHT_IN, // right channel output to the DAC

output reg [SAMPLE_WIDTH-1:0] LEFT_OUT, // deserialized ADC data, left
output reg [SAMPLE_WIDTH-1:0] RIGHT_OUT, // deserialized ADC data, right
output reg DATAREADY, // strobe - data updated
output BCLK_S, // synchronized BCLK signal
output LRCLK_S, // synchronized LRCLK signal
output DACDA); // data output to DAC of codec


// ==============================================================
// synchronization of clone domains and edge selection
// ==============================================================
reg [2:0] bclk_trg; always @(posedge CLK) bclk_trg <= { bclk_trg[1:0], BCLK };
assign BCLK_S = bclk_trg[1]; // synchronized BCLK
wire BCLK_PE = ~bclk_trg[2] & BCLK_S; // allocated BCLK leading edge
wire BCLK_NE = bclk_trg[2] & ~BCLK_S; // dedicated BCLK trailing edge

reg [2:0] lrclk_trg; always @(posedge CLK) lrclk_trg <= { lrclk_trg[1:0], LRCLK };
assign LRCLK_S = lrclk_trg[1]; // synchronized LRCLK
wire LRCLK_PRV = lrclk_trg[2]; // previous LRCLK value
wire LRCLK_CH = LRCLK_PRV ^ LRCLK_S; // any change of LRCLK

reg [1:0] adcda_trg; always @(posedge CLK) adcda_trg <= { adcda_trg[0], ADCDA };
wire ADCDA_S = adcda_trg[1]; // synchronized DAT

// ==============================================================
// I2S input data shift register
// ==============================================================
wire [31:0] shift_w = { shift[30:0], ADCDA_S };
reg [31:0] shift; always @(posedge CLK) if (BCLK_PE) shift <= shift_w;

// vectors for input data (for DAC)
reg [SAMPLE_WIDTH-1:0] lb;
reg [SAMPLE_WIDTH-1:0] rb;

reg [4:0] bit_cnt; // pointer of the current bit
reg actualLR;

// bitstream output to DAC
wire [4:0] bit_ptr = (~bit_cnt - (32-SAMPLE_WIDTH));
assign DACDA = (bit_cnt < SAMPLE_WIDTH) ? actualLR ? lb[bit_ptr] : rb[bit_ptr] : 1'b0;

// pointer calculation, data latching for DAC output
always @(posedge CLK)
begin
    if (LRCLK_CH)
    begin
        bit_cnt <= 5'd31;
        actualLR <= ~LRCLK_S;
    end
        else
            if (BCLK_NE)
            begin
                actualLR <= LRCLK_S;

                bit_cnt <= bit_cnt + 1'b1;
                if (bit_cnt == 5'd31)
                begin
                    lb <= LEFT_IN;
                    rb <= RIGHT_IN;
                end

            end
end

// capture ADC data
always @(posedge CLK)
begin
    if (LRCLK_CH)
    begin
        if (LRCLK_PRV)
            begin
                RIGHT_OUT <= shift_w[31:32-SAMPLE_WIDTH];
                DATAREADY <= 1'b1;
            end
        else
            LEFT_OUT <= shift_w[31:32-SAMPLE_WIDTH];
    end
        else
            DATAREADY <= 1'b0;
end

endmodule
於 10/09/2023 07:33:00 AM No comments:
標籤: Code, FPGA, I2S, IIS

Take a SIT!



SIT Frequency amplitude response (improved 2ЅК76):

(a) circuit;

(b) measured amplitude response from [31];

(c) simulated response using:

CE1 =2.5 nF, RE1 = RD=8Ω, p=0.0694, q=3, rs=1.1Ω, n=4, is=10-6А.

(V(33)≡vo – the solid line shows the amplitude response while the dashed line shows the phase response)

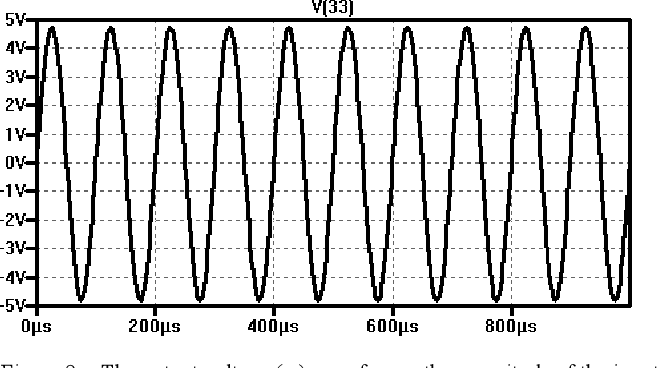

The output voltage (vo) waveform

– the magnitude of the input sinewave voltage is chosen so that the delivered power to the 8Ω load is 1.5W.

The SIT model parameters are (100 V SIT):

p=0.0714, q=100, rs=8Ω, n=6, is=10e-6А

(the signal frequency is fi = 10kHz, while RD=8Ω, C1 = 10μF, C2 = 100μF)





1000 V SIT (Tokin Corp.) IDS-VDS characteristics:
a) measured characteristics;
b) simulated characteristics using model from Fig. 4 with p=0.0714, q=100, rs=8Ω, n=6, is=10e-6А


(VDS is on the horisontal axis;
ID is on the vertical axis;
VGS was changed from 0 to -25 V in steps of -5 V.)

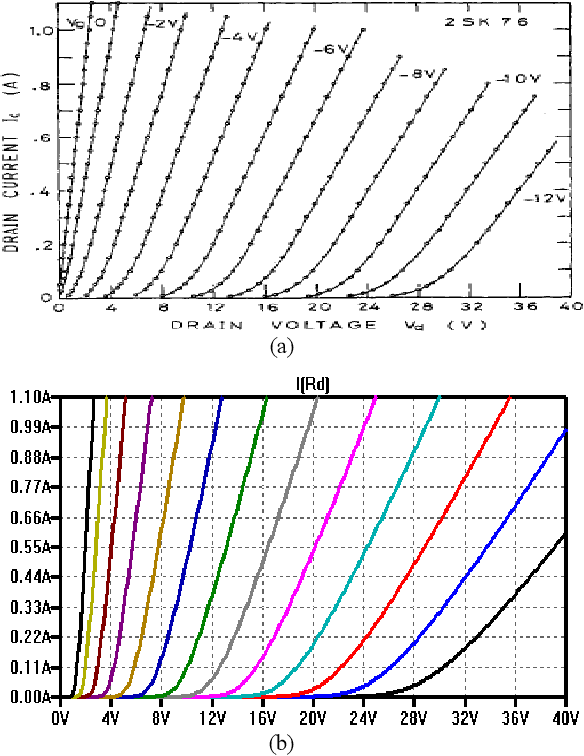

40 V SIT (2ЅК76) IDS-VDS characteristics:
а) measured characteristics;
b) simulated characteristics using model from Fig. 4 with
p=0.0694, q=3, rs=1.1Ω, n=4, is=10^e-6А
(VDS is on the horisontal axis; ID is on the vertical axis; VGS was changed from 0 to -12 V in steps of -1 V.)

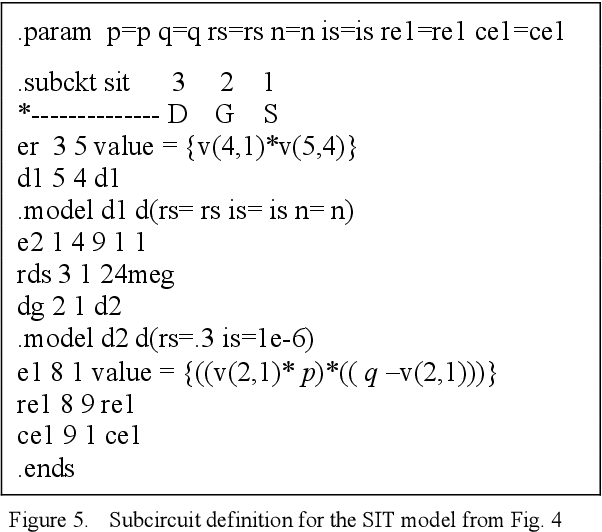

//Models of SIT//
.param  p=p q=q rs=rs n=n is=is re1=re1 ce1=ce1

.subckt sit     3     2    1

*-------------- D    G    S

er  3 5 value = {v(4,1)*v(5,4)}

d1 5 4 d1

.model d1 d(rs= rs is= is n= n)

e2 1 4 9 1 1

rds 3 1 24meg

dg 2 1 d2

.model d2 d(rs=.3 is=1e-6)

e1 8 1 value = {((v(2,1)* p)*(( q −v(2,1)))}

re1 8 9 re1 ce1 9 1

се1

.ends


------------------------------------------------------------------------


The Spice model for the static induction transistor is presented.
The model is based on the device behaviour rather than on the physical structure of the SIT.

Simple method for model parameters extraction from the measured characteristics of the real SIT has been developed. Extensive simulations have been performed to examine the model characteristics.

The model has passed all performed tests and the results correspond very well with the experimental ones given in doc.

Although the proposed model is not an ideal solution it will help to start simulating various circuits containing static induction transistors.
The first problem to solve is the discrepancy between the measured and simulated curves for Vgs = 0, when simulating the high voltage devices, where the value of the internal diode resistance rs is relatively high.

One possible solution is to add a small DC bias at the gate input of the model. This problem will be investigated in details in developing an advanced SIT model.

At least two other things are to be done in the near future:
(1) to develop an algorithm for self extracting model parameters from devices data sheets;
(2) to extend the model to covering both mode of SIT operation (triode and pentode-like) in order to enable full implementation of SIT for the Spice simulation program, or even to other circuit simulation program packages.




於 10/03/2023 01:29:00 AM No comments:
標籤: Academic, PSPICE, SIT, V-FET, VFET
